Functiegenerator

Productomschrijving

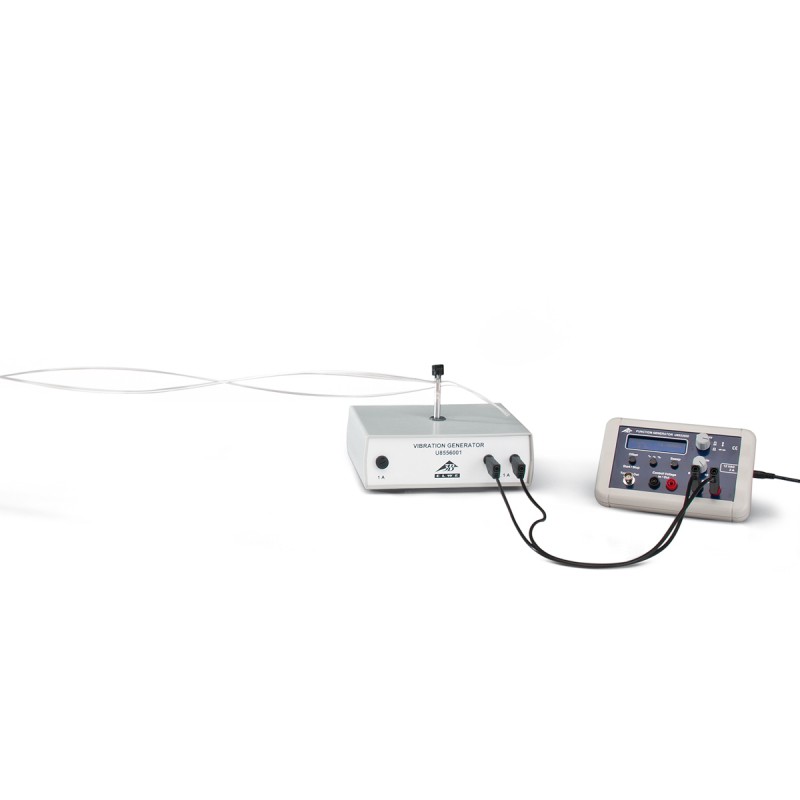

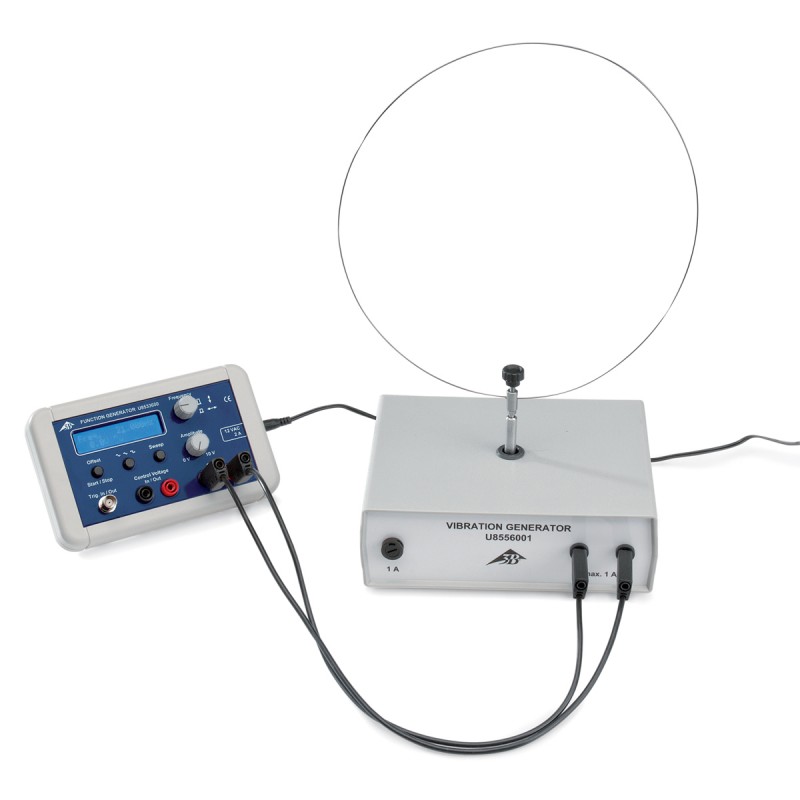

Functiegenerator met externe sweep-functie en eindversterker voor gebruik in veelzijdige studenten- en praktische experimenten met eenvoudige harmonische oscillatie, AC-elektriciteit en inductie. Met verlicht, digitaal display voor frequentie, signaalvorm, offset en andere parameters. De uitgang is beveiligd tegen kortsluiting en beschermd tegen inductiespanningen en vonkontladingen, b.v. voor wanneer experimentsnoeren onbedoeld worden uitgetrokken terwijl spoelen zijn aangesloten. In de interne sweep-modus wordt één triggerpuls per cyclus afgegeven en is de uitgangsspanning evenredig met de frequentie. Met uitschuifbare voetjes. Inclusief voeding.

Veiligheidstransformator conform EN 61558-2-6

Veilige scheiding tussen voedings- en uitgangscircuits

Signalen:

Frequentiebereik: 0,001 Hz tot 100 kHz

Signaalvormen: sinus, vierkant, driehoekig

Offset: 0 tot ±5 V, instelbaar in stappen van 0,1 V

Uitgang:

Uitgangsamplitude: 0 tot 10 V, traploos instelbaar

Uitgangsvermogen: 10 W, permanent

Uitgangsstroom: 1 A, permanent, 2 A max.

Vegen:

Sweep-modi: extern, continu intern, individueel intern

Frequentiebereik: 1 Hz tot 100 kHz

Stop/start-frequentieverhouding: Max. 1000:1, b.v. 2 Hz tot 2 kHz max.

Tijdbereik: 0,04 s tot 1000 s

Externe sweep: Start via triggerpuls of toepassing van 0 tot 5 V stuurspanning

Maximaal modulatie frequentie: 200 Hz

Interne sweep: Start en stop via Start/Stop-knop

Eén triggeruitgang per cyclus plus proportionele spanning

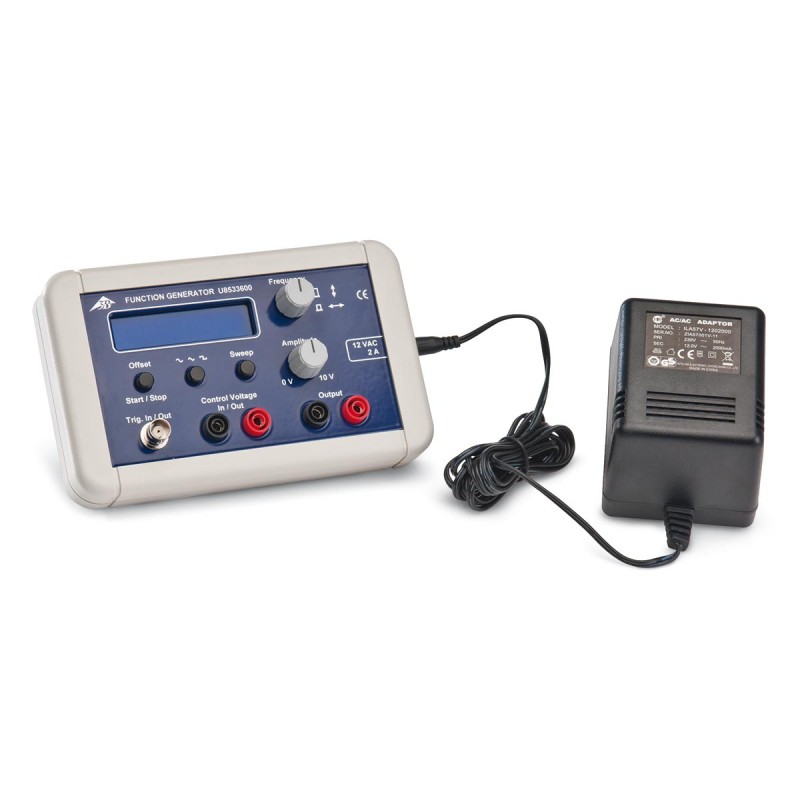

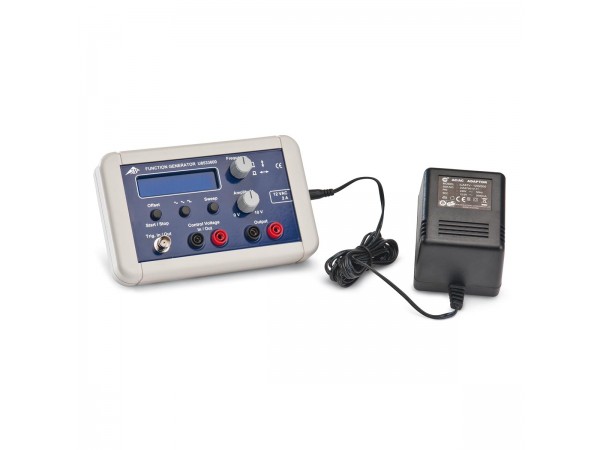

Voeding: Stekkervoeding, 12 V AC, 2 A

Afmetingen: 170x105x40 mm

Extra kenmerken: Uitklapbare voeten

De Functiegenerator is verkrijgbaar voor een netspanning van 115 Volt of een netspanning van 230 Volt
